Cada día más cerca del Sol

MATERIAL:

Reactancia electrónica para 2 PL de 36 W:
Precio: 25.31euros
Comercio: Cualquier tienda de iluminación




Portalámpara Dulux(Pins):necesitarás tantas como PLs instales
Precio: 1.50(la unidad)
Comercio:Cualquier tienda de iluminación

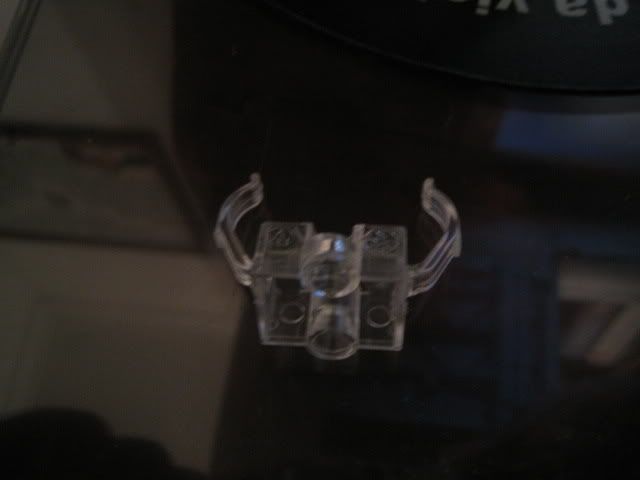

Soporte Dulux:al igual que el portalámpara, necesitas tantos como PLs tengas
Precio:0.31
Comercio: Cualquier tienda de iluminación

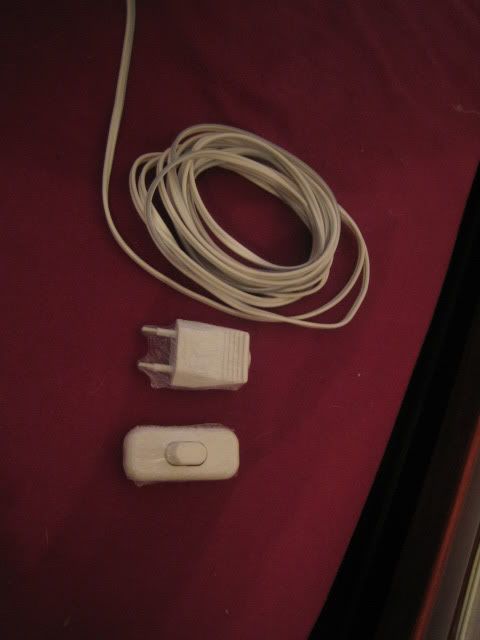

En cualquier ferretería, compré 4 metros de cable de doble hilo por 0.85 euros(mejor comprar 5 o 6), el interruptor por 1.04 y la clavija por 0.56, más los tornillos necesarios




Además de esto, necesitas evidentemente, los PL que rondan entre los 7 y los 9 euros los de 36w y las tablas, las cuales, cada uno tomará las medidas oportunas, para este caso hemos usado 5 tablas:1 de 98x15, 2 de 98x6´5 y 2 de 11´8 y 6´5
Tornillos, en nuestro caso usamos de 12 y 22 mm de diámetro 3
Opcionalmente: Cola para madera, un taladro, un metro, un lápiz, una plancha de aluminio para que actúe como reflectante
Todo esto, exceptuando lo opiconal me salió en unos 60 euros


MONTAJE:

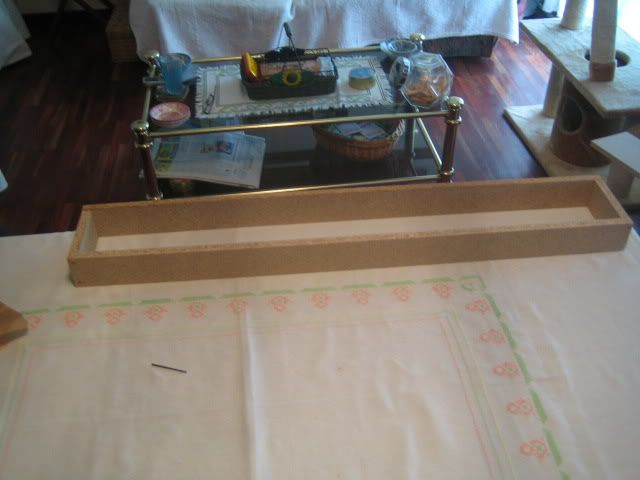

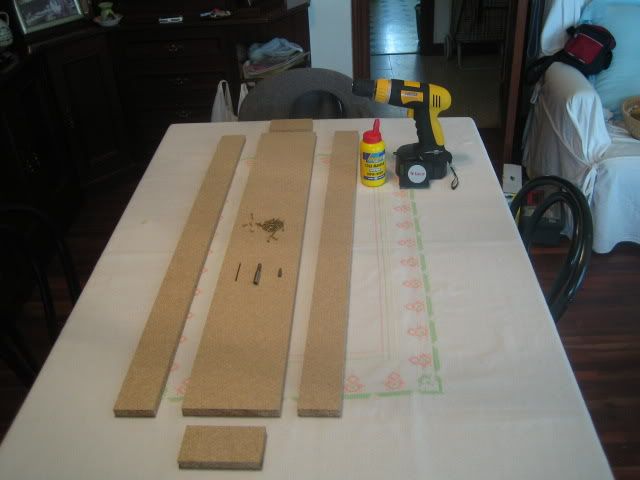

Todo bien puesto para empezar a currar

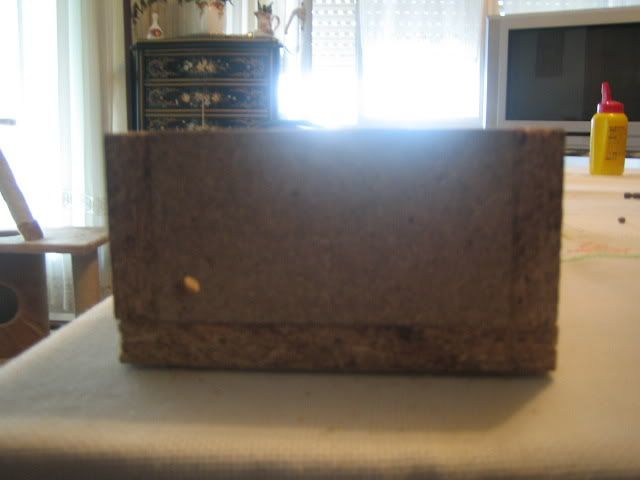

A continuación hacemos unos agujeros en la zona donde se unen las tablas 2 en cada lado y atornillamos, todo esto con el taladro, se puede hacer de manera manual pero es algo más laborioso. Todo esto se hace en cada extremo de la pantalla

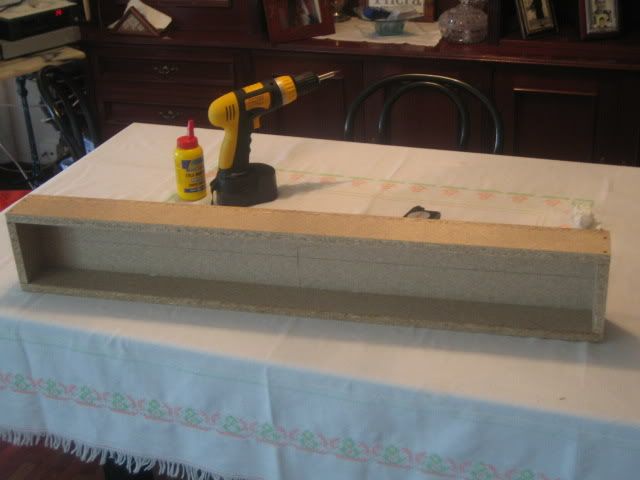

Ahora para acabar de fijar bien las tablas, lo que hacemos es pegar la tabla superior a las 4 laterales con cola especial para madera y a continuación introducimos algún tornillo más, en nuestro caso 5 más en cada lado,los cuales van insertados en el borde de la tabla superior de modo que encajen con la lateral.
En la foto podeis apreciar que la tabla superior por la parte donde irán las luces está divida por 2 lineas por la mitad, eso es simplemente orientativo, pero es realmente útil



A continuación haremos un agujero de gran diámetro, el cual usaremos para poder quitar el cableado hacia afuera.

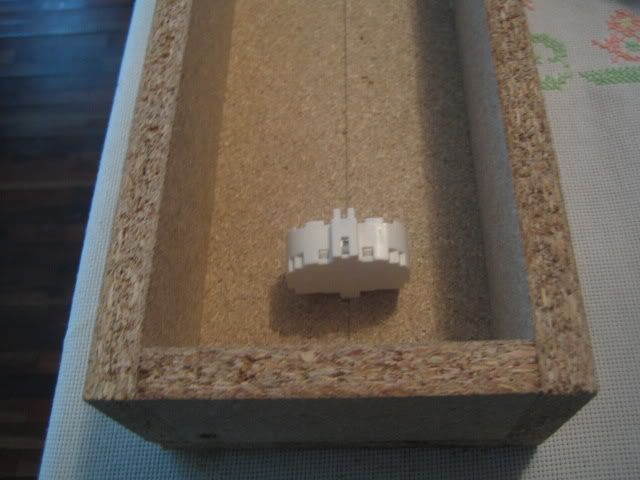

Ahora, por dentro de la tabla superior, haremos 2 agujeros para cada soporte y otros 2 para cada portalámparas. Para hacerlo de manera precisa, colocaremos tanto el porta, como el soporte en la posición deseada y marcamos con un lápiz el lugar para hacer los agujeros. Posteriormente colocamos el porta de modo que coincida correctamente en función a los agujeros hechos anteriormente, y probaremos a atornillar para comprobar que el resultado es el deseado(lo mismo se hará para el sujeta lámparas)

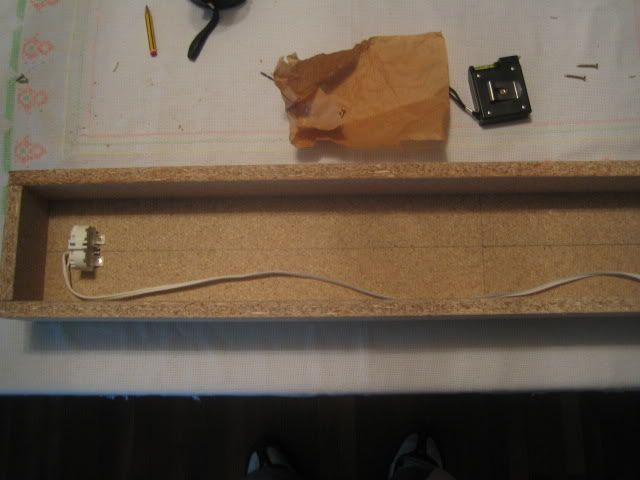

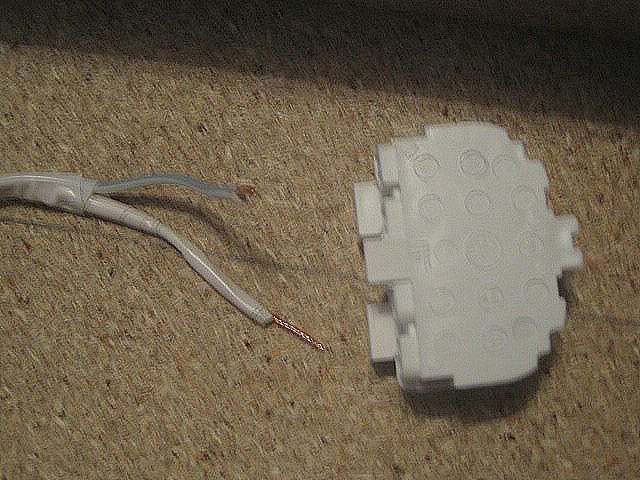

A continuación, pelaremos un extremo de los cables, los separaremos un poco(dado que el cable que estamos usando es de doble hilo) e introduciremos por la parte de abajo del porta la parte pelada, se queda fácilmente enganchada



todo esto se hace con el porta desatornillado, una vez hecho todo se vuelve a atornillar.

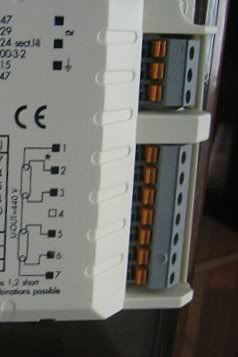

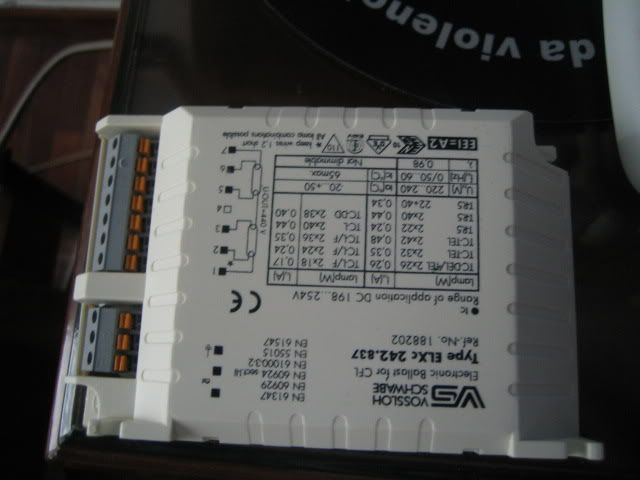

Para saber como va el tema del cableado tendremos que seguir el esquema que viene en la reactancia, no os preocupeis porque no es tan complicado como parece, una vez estas familiarizado con el dibujo



Vamos a ver. Cada número corresponde con un orificio de la reactancia, que es por donde tendremos que introdcir cada cable con el extremo pelado.
Las 2 figuras de las que salen los cables en el esquema(parte inferior izquierda del dibujo) son los portalámparas.

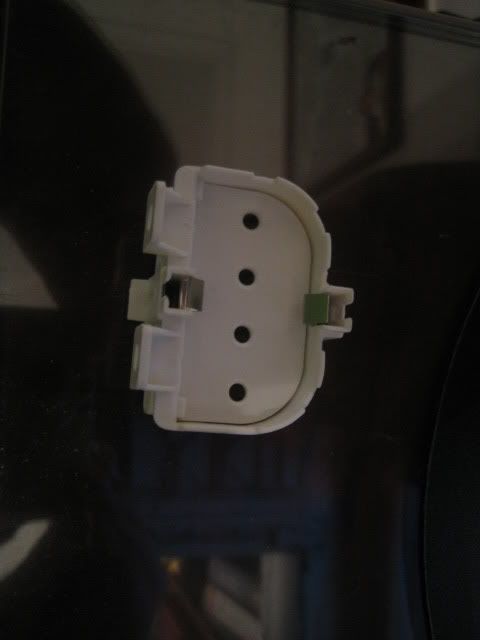

Cada uno de estos portalámparas tiene cuatro orificios dobles en la parte inferior, cada orificio corresponde con la entrada de un hilo, ojo, en nuestro caso el cable, lo hemos comprado de doble hilo por lo cual habrá que separarlo, lo cual se puede hacer fácilmente de manera manual, si el cable se resiste separarlo con una navaja
Entonces, en cada portalámparas, tendremos los 4 huecos que están por la parte de abajo del mismo, los cuales serán ocupados, 2 por un cable de doble hilo, en cada porta,(serán los que vayan a la reactancia directamente, a las posiciones 2 y 3, 5 y 6 de la reactancia) otro hueco será ocupado por un cable sencillo que va desde un porta a la posición 1 de la reactancia y a la 7 desde el otro. EL último hueco se usará para un cable que unirá los 2 portalámparas para, de este modo, cerrar el circuito(de esta parte añadiremos fotos más adelante)

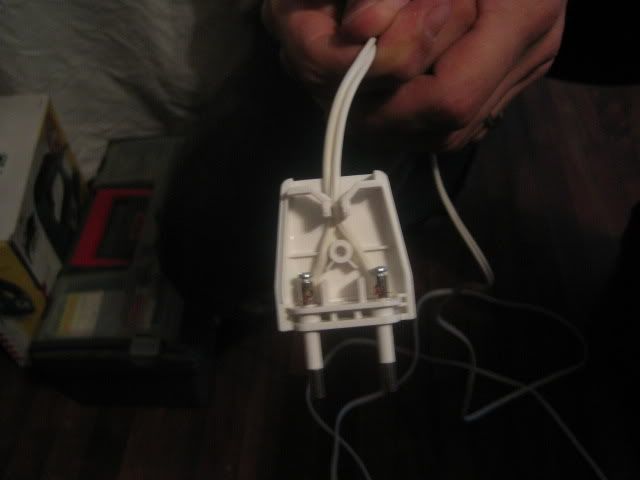

De este modo lo único que nos hace falta es abrir el enchufe, separar un poco el cable de doble hilo, pelar el extremo y engancharlo en el enchufe.




Cerramos el enchufe y por el extremo del cable que nos ha quedado libre, lo pelamos y lo introducimos en la reactancia, en 2 de los 3 huecos que están al margen del esquema.



Ya tenemos el cableado montadito con el resultado de....

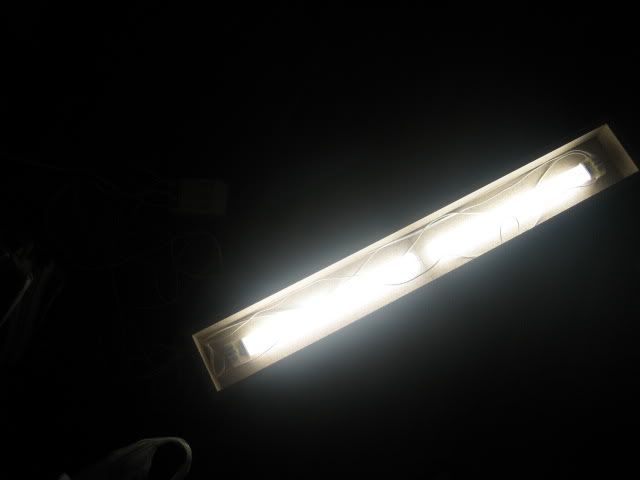

SE HA HECHO LA LUZ
